Bevezetés a szeizmikus izolációs termékekről a 2024 -es Nemzetközi Építési Kódex (IBC) alatt

Itt található a 2024 -es Nemzetközi Építési Kódexben (IBC) meghatározott szeizmikus izolációs és energiaeloszlású termékek átfogó összefoglalója, amely az Ön igényeinek megfelelően felépítve van.

A 2024-es IBC hangsúlyozza a fejlett szeizmikus izolációs technológiák integrációját a nagy kockázatú zónák szerkezeti ellenálló képességének javítása érdekében. A szeizmikus elszigetelő rendszerek, a kódex 16. fejezetében meghatározottak szerint, úgy tervezték, hogy az alapítványból származó felépítményt elzárja, a földrengés által kiváltott erők 50-80% -kal csökkentve a hagyományos mintákhoz képest. A kulcsfontosságú elemek a következők:
1.Gumicsapágyak:

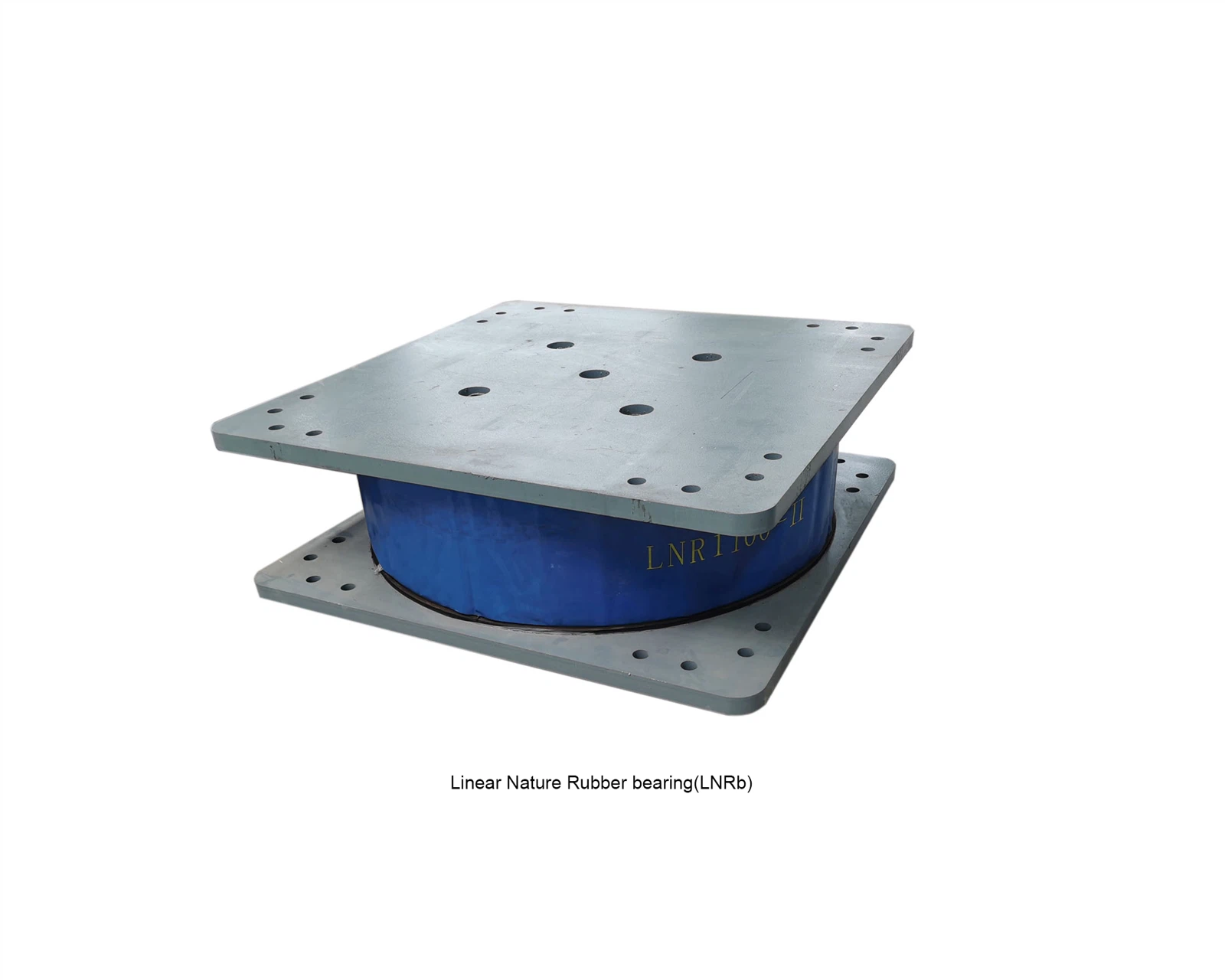

Többrétegű természetes vagy nagy csillapító gumi acéllemezekkel (pl. LNR lineáris természetes csapágyak)

2. Csúszó rendszerek:

Súrlódási inga csapágyak (FPS) és teflonnal bevont toló lemezek
3. Energiaeloszlású eszközök:

Viscous folyadék lengéscsillapítók, viszkoelasztikus lengéscsillapítók és fémes lengéscsillapítók

2.1 Alapelvetítő eszközök
1. Ólom-ütőcsapágyak (LRB)
A gumi és acél váltakozó rétegeiből áll, központi ólommaggal az energiaeloszláshoz. A 2024 -es IBC kötelezi az ASTM E2178 betartását a dinamikus tesztelés céljából, és minimális vízszintes nyírási képesség 400%-ot igényel.

2. Súrlódási inga rendszerek (FPS)
Használjon ívelt csúszó felületeket a transzlációs mozgás forgási energiává történő átalakításához. A kód meghatározza a teflonnal bevont interfészeknél kevesebb vagy egyenlő súrlódási együtthatót, és a minimális elmozdulási kapacitást 0,5 méter.

2.2 Energiaeloszlású eszközök
1. Viszkózus folyadék -lengéscsillapítók
Hidraulikus eszközök, amelyek a kinetikus energiát hőre alakítják. A 2024-es IBC megköveteli az ASCE 7-22 betartását a csillapítási együttható ellenőrzéséhez, a maximális sebességfüggő erő-variáció ± 10%.

2. Viszkoelasztikus lengéscsillapítók
Az acéllemezek között szendvicset tartalmazó polimer anyagokból áll. A kódex a 0,3 -nál nagyobb vagy egyenlő veszteségi tényezőt, a szolgáltatási hőmérsékleti tartomány -40 fokos tartományt a+80 fokig.

3.1 Strukturális integráció
1, izolációs réteg kialakítása
A 17. fejezet meghatározza, hogy az elszigetelt rétegeket úgy kell megtervezni, hogy az MCE -nál várt maximális elmozdulás 150% -át (maximálisan figyelembe vett földrengést) alkalmazzák. Az elszigetelés és a felépítmény közötti minimális vízszintes merevségi arány nem haladhatja meg a 0,1 -et.
2, Csatlakozás részletei
Az összes csatlakozásnak meg kell felelnie az AISC 341-16 szeizmikus ellenállásnak, a csavarozott ízületeknek a meghatározott minimális szakítószilárdság 70% -ának nagyobb vagy egyenlő előterhelést igényelnek.
3.2 Teljesítmény -kritériumok
1, dinamikus tesztelés
Az izoláló eszközöknek teljes körű dinamikus tesztelést kell végezniük az ASTM E1575 szerint, amely 100 terhelési ciklus után kevesebb vagy 15% -os degradációt mutatott merevségben.
2, tűzállóság
A tűzértékelt szerelvényekben elhelyezkedő elszigetelő csapágyaknak legalább 2 órás tűzállósági besorolást kell elérniük (UL 263).

4.1 Építési előírások
1. A toleranciák kiegyenlítése
A 2024 -es IBC lehetővé teszi a vízszintes síkban a maximális eltérést a vízszintes síkban, az elszigetelő csapágyakhoz, lézerszintű berendezésekkel mérve.
2. Védőszekrények
Az izolációs rendszereket a kitett helyeken korrózió-rezisztens házakkal kell védeni (pl. A horganyzott acél, amelynek nagyobb vagy egyenlő 85 μm-es vastagsággal).
4.2 Tesztelés és ellenőrzés
Terepi ellenőrzés
A telepítés utáni tesztelés a következőket tartalmazza:
1. Dinamikus válaszvizsgálat környezeti rezgési módszerekkel
2.
3. termográfiai elemzés a belső károsodás észlelésére.

5.1 Yokohama Landmark Tower (Japán)
Ez a 296 méteres felhőkarcoló 600 LRB csapágyat használ, csökkentve a szeizmikus erőket 65%-kal. A formatervezés megfelel az IBC 2024 3. szintű teljesítménykritériumának, biztosítva a földrengés utáni kihasználtság folytonosságát.
5.2 Kínai Nemzeti Múzeum (Peking)
Az FPS -csapágyak és a viszkózus lengéscsillapítók hibrid rendszerét alkalmazva ez a szerkezet 0,3 g gyorsulást eredményezett a 2023 -as Hebei földrengés során. Az izolációs réteg kialakítása 20%-kal meghaladta az IBC elmozdulási követelményeit.

A 2024 -es IBC biztosítja az intelligens izolációs rendszerekre vonatkozó rendelkezéseket, ideértve a következőket is:
1. Magnetorheológiai (MR) lengéscsillapítók: megengedett az 1705.3 szakasz szerint, és valós idejű kontroll rendszereket igényel, amelyeknél kevesebb vagy egyenlő 5ms válaszidővel rendelkezik.
2. A Memóriaötvözet (SMA) csapágyak alakja: megengedett speciális struktúrákhoz, az austenit befejezési hőmérséklete 30 foknál kisebb vagy egyenlő.

A 2024-es IBC elősegíti a szeizmikus ellenálló képességet az elszigetelő rendszerek vényköteles és teljesítményalapú követelményei révén. Ezeknek a szabványoknak való megfelelés biztosítja az optimális teljesítményt, miközben kiegyensúlyozza a költséghatékonyságot és a fenntarthatóságot. A részletes műszaki rajzok és a termék -előírásokról lásd a hivatalos IBC 2024 dokumentumot és a hivatkozott szabványokat.
