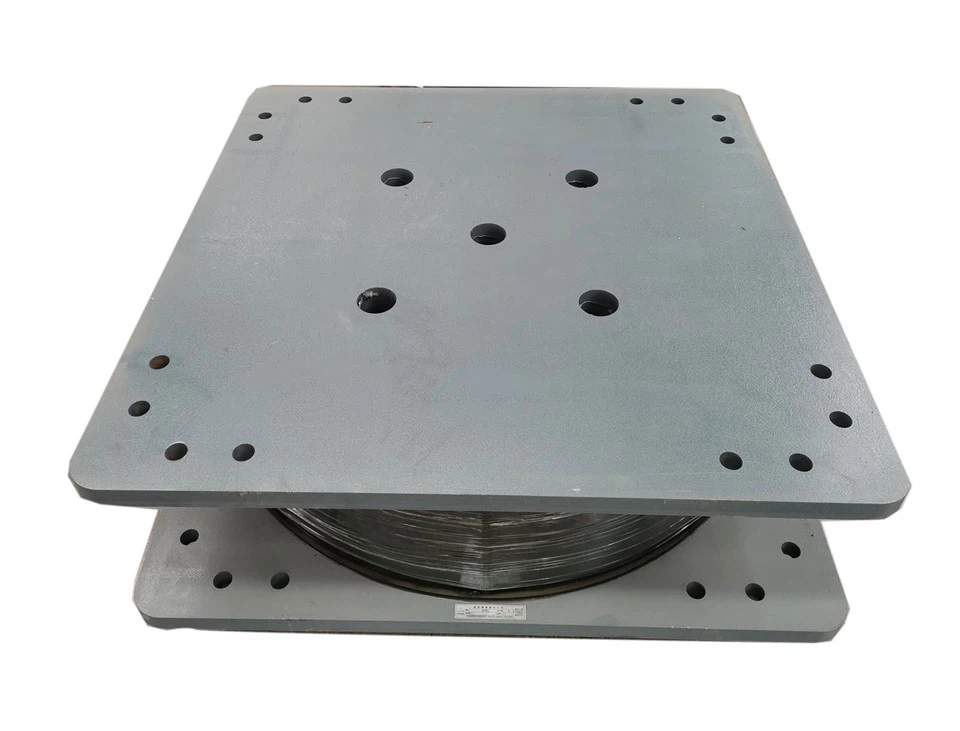

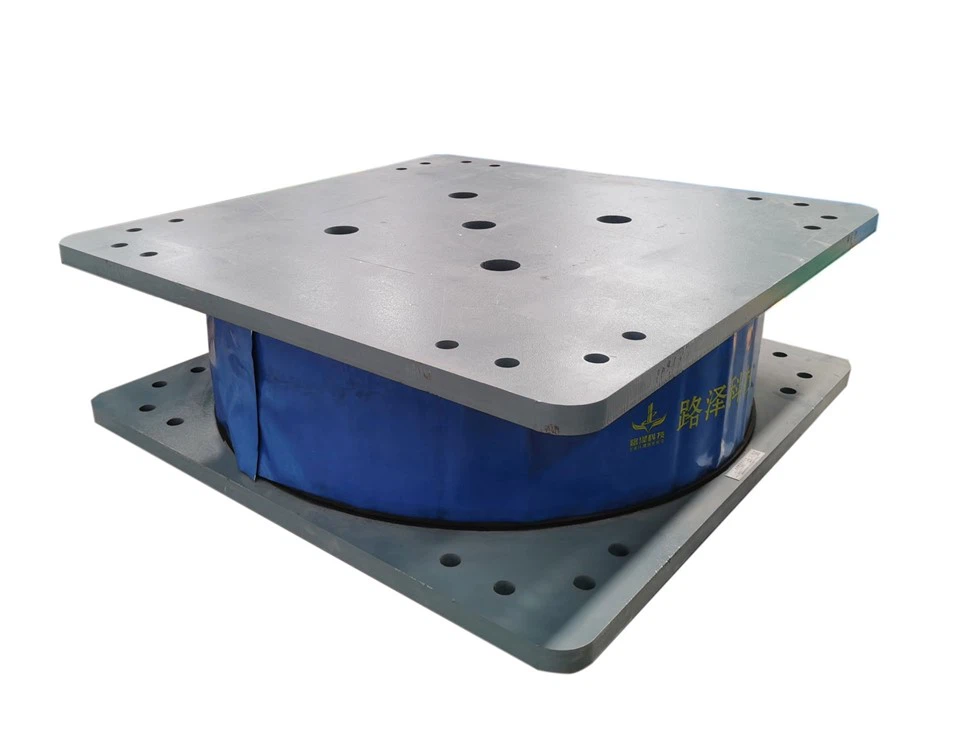

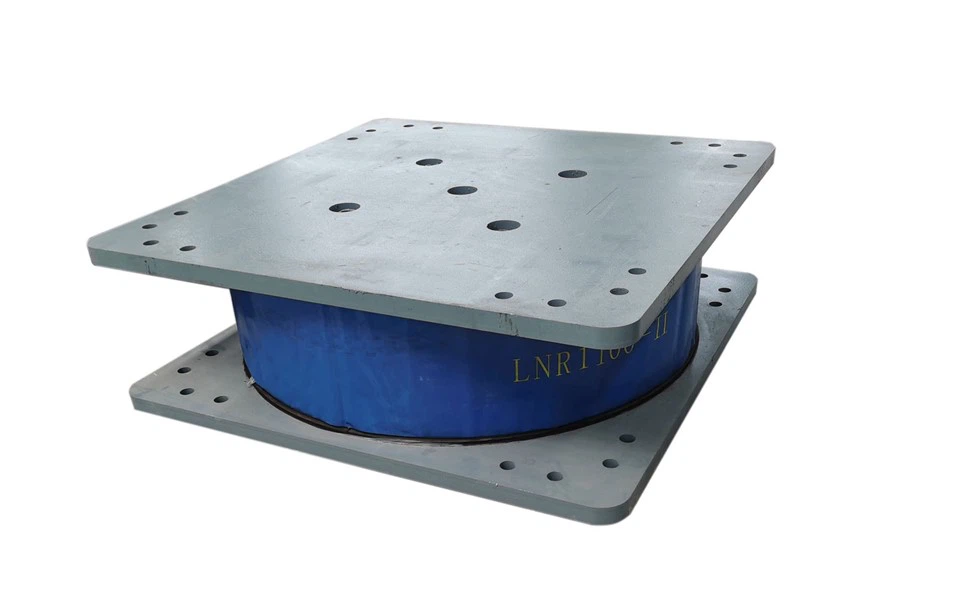

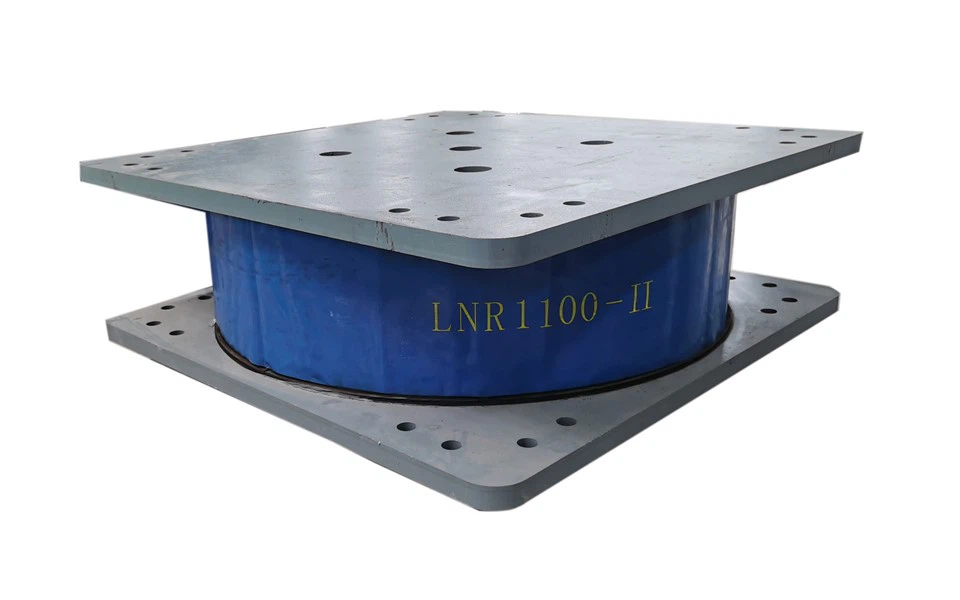

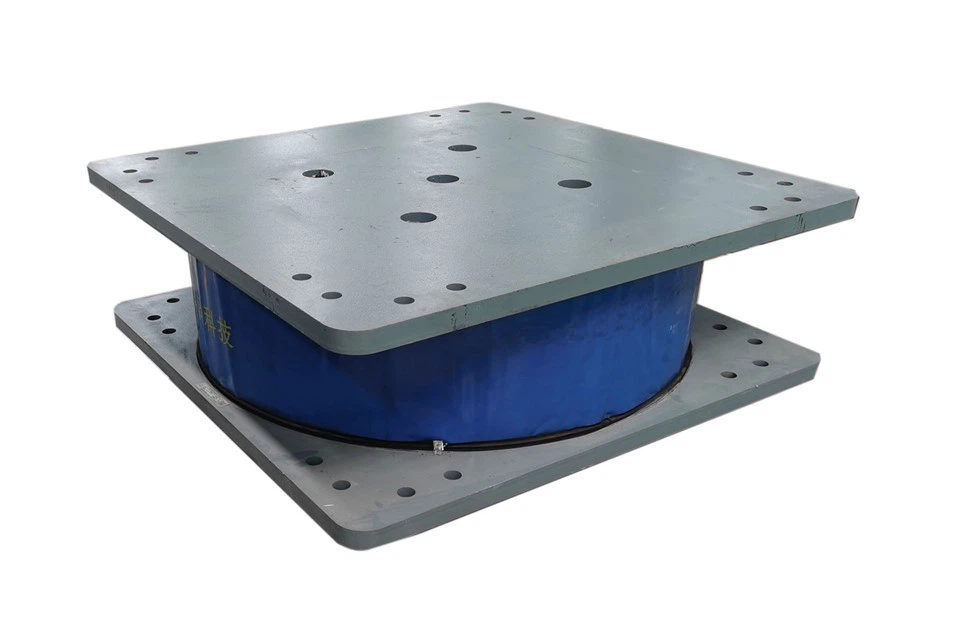

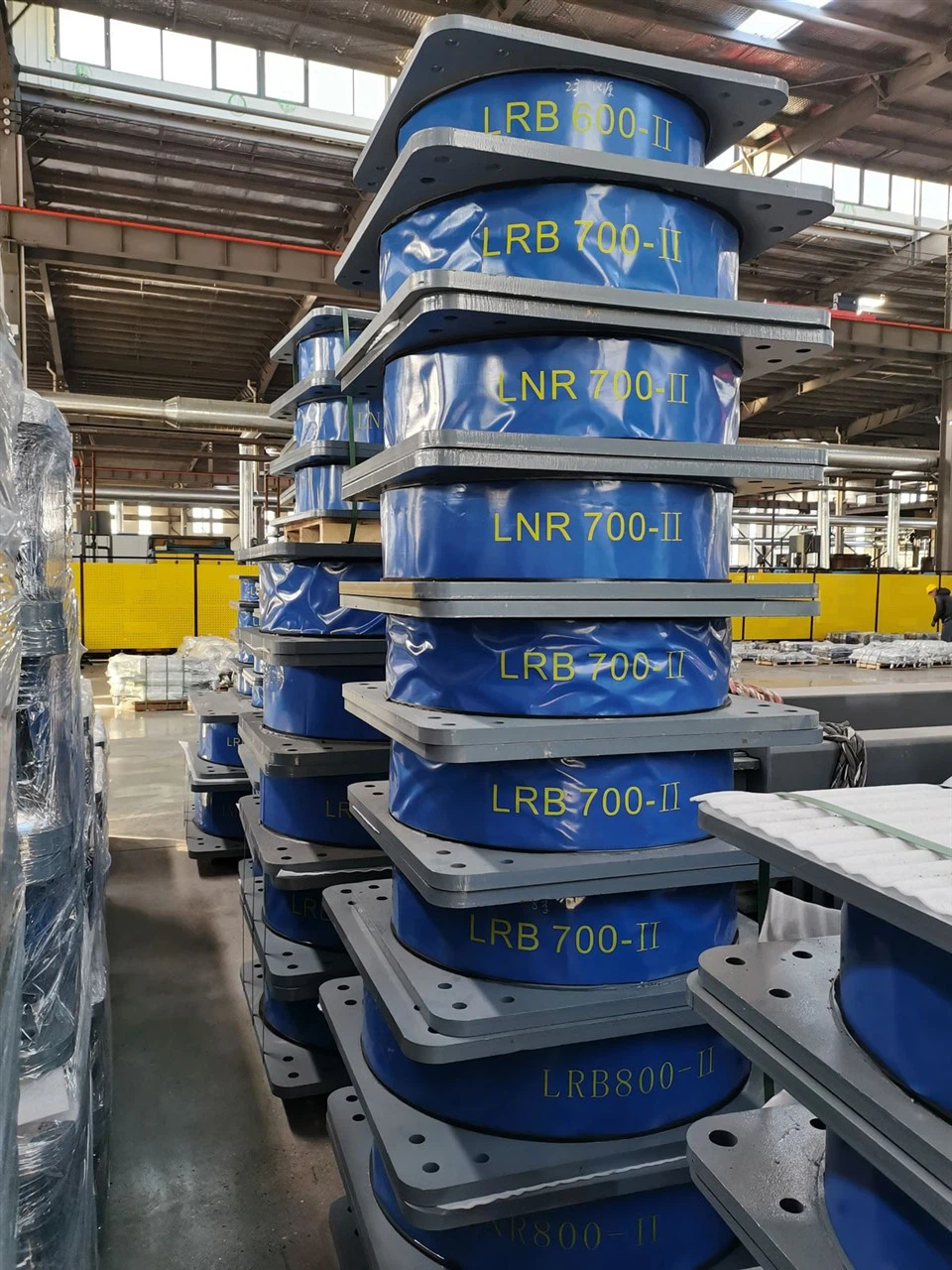

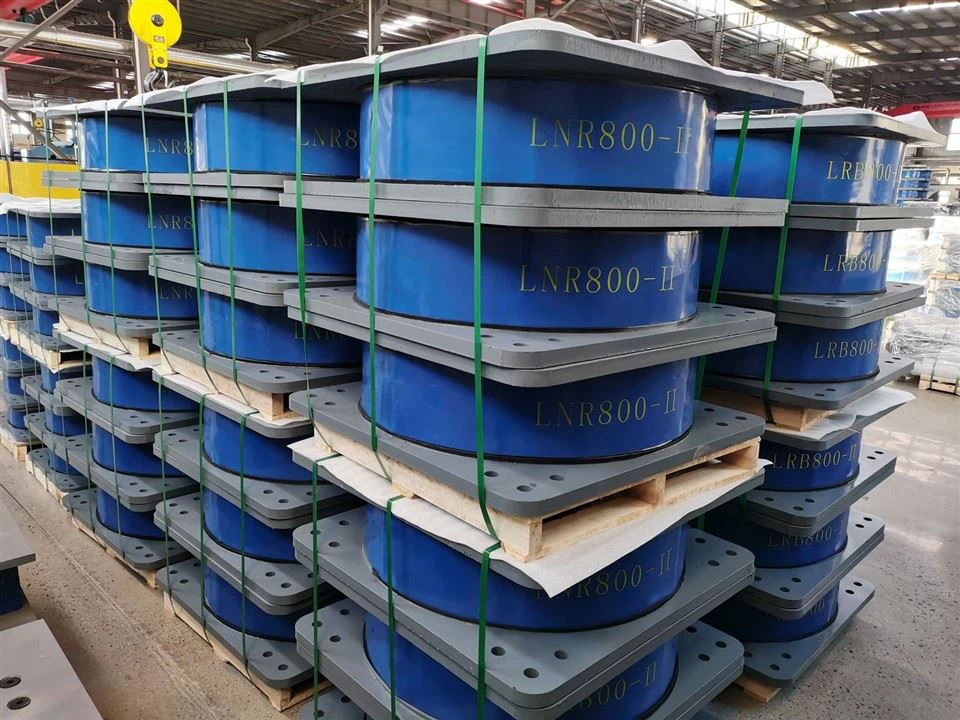

Lineáris természetes gumi szeizmikus izolációs csapágy (LNR)
1, A természet gumicsapágyának leírása (NRB)
A lineáris természetes gumi-izoláló csapágy (LNR/NRB) egy professzionális épületszigetelő eszköz, amelynek főként többrétegű természetes gumi lemezekből és vékony acéllemezekből áll, felváltva laminált és magas hőmérsékletű vulkanizáció révén. A laminált szerkezet és a készítmény kialakításának különböző gyártási folyamata szerint a felső csatlakoztatási fedőlap összeköti a szeizmikus izolációs eszközt az épület felső szerkezetével; Az alsó csatlakozó lemez összekapcsolja a szeizmikus elszigetelő eszközt az épület alapjával, hogy átvegye a vízszintes nyíróerőt. Egyedülálló szerkezeti kialakítása révén ez a gumicsapágy hatékonyan elkülöníti a szeizmikus energia átterjedését a felső szerkezetbe, jelentősen javítva az épület szerkezetének biztonságát és stabilitását egy földrengés során.
Ez a laminált gumicsapágy megfelel a Nemzetközi ISO 22762 szabványnak, és alkalmas nagy intenzitású földrengés régiókra és a rezgésekre érzékeny fontos létesítményekre. Széles körben alkalmazzák hidakban, épületekben, acélszerkezetben és fontos infrastruktúrában.
2, termékszerkezet
1), Gumi SHIM: Kiváló minőségű természetes gumit használnak. Molekuláris szerkezete kiváló rugalmassággal, rugalmassággal és jó energiaeloszlás jellemzőivel szolgálja. A gumi lapok vastagságát pontosan a 4 - 12 mm tartományban szabályozzák, és a rétegek száma eltérő tervezési követelményektől függ, általában 10-30 réteg között. Ezek a gumi rétegek elvégzik a vízszintes deformáció és a szeizmikus energia eloszlásának alapvető funkcióit. Földrengés hatására nagy vízszintes elmozdulásokat generálhatnak. Ugyanakkor a mechanikai energiát hőenergiává alakítják a molekuláris láncok és a konformációs változások közötti belső súrlódás révén.
2), acéllemez réteg: A vékony acéllemezek alacsony ötvözetű, nagy szilárdságú szerkezeti acélokból készülnek, mint például a Q345, 2 - 8 mm vastag tartományban. Felszíni kezelés után az acéllemezeket vulkanizálják és gumihoz kötik. Fő funkciójuk az, hogy jelentősen javítsák a csapágy függőleges csapágykapacitását és vízszintes merevségét. A függőleges terhelések hatására az acéllemezek egyenletesen elosztják a felső szerkezetből átadott nyomást a gumi rétegbe, hogy megakadályozzák a gumi túlzott helyi tömörítését. Vízszintes irányban az acéllemezek korlátozzák a gumi túlzott deformációját, hogy biztosítsák a csapágy általános stabilitását.
3), acéllemezek csatlakoztatása: Acéllemezek csatlakoztatása a csapágy felső és alsó végére van felszerelve. Az anyag hasonló a belső vékony acéllemezekhez, és a vastagság általában 10 - 20 mm között van. Az összekötő acéllemezek hegesztéssel vagy nagy szilárdságú csavarokkal szorosan kapcsolódnak az épület szerkezetének felső és alsó részéhez, hogy biztosítsák a szeizmikus erők hatékony átvitelét. Dimenzióikat és alakjaikat a projekt konkrét telepítési követelményei szerint testreszabják, hogy jól illeszkedjenek a különböző struktúrákhoz.
3., Munka alapelv

Normál szolgáltatási körülmények között a lineáris természetes gumi -elszigetelődés elsősorban az épület függőleges holttermékét és élő terhelését viseli. A belső acéllemezek és a gumi többrétegű szerkezetének kombinált szerkezetére támaszkodva erős függőleges merevséget biztosít, és a szerkezeti stabilitás fenntartása érdekében egy nagyon kis tartományban (általában kevesebb mint 5 mm) szabályozza a függőleges deformációt.
Amikor egy földrengés sztrájkol, a szeizmikus hullámok a talaj erős vízszintes mozgását váltják ki. Ebben az időben a természetes gumi alacsony vízszintes nyírási merevségének jellemzője játszik szerepet. A csapágy lehetővé teszi, hogy az épület szerkezete vízszintes irányban nagy elmozdulást generáljon. Általában a vízszintes elmozdulási kapacitás elérheti a csapágy átmérőjének 200% -át.
A gumi vízszintes nyírási deformációjának folyamata során a földrengés általi mechanikus energiát hőenergiává alakítják és eloszlatják, ezáltal csökkentve ezzel a felső szerkezetbe továbbított szeizmikus energiát. Ugyanakkor a természetes gumi rugalmas jellege a csapágyat az erő helyreállításának jellemzőjével ruházza fel. Miután a földrengés akció véget ér, visszahúzhatja a felső szerkezetet a kezdeti helyzet közelében, csökkentve a maradék deformációt és biztosítva, hogy az épület szerkezete továbbra is bizonyos szolgáltatási funkcióval rendelkezik a földrengés után.
4, termékjellemzők
1), Kiváló függőleges terhelés-hordozó kapacitás: viszonylag nagy függőleges merevséggel rendelkezik, általában 1000 és 5000 kN/mm között, nagy függőleges terhelést hordozhat, és megfelelhet a különféle épületszerkezetek függőleges terheléskövetelményeinek. A függőleges terhelések hosszú távú hatása alatt a kúszó deformáció rendkívül kicsi. A 10 éves szolgálati időszakon belül a kúszó deformáció növekedése kevesebb, mint 0,5 mm, biztosítva a szerkezet hosszú távú függőleges stabilitását.
2), kiemelkedő vízszintes deformációs és energiaeloszlási kapacitás: A vízszintes merevség viszonylag kicsi, általában 0,1 és 1,0 kN/mm között. Hatékonyan meghosszabbíthatja az épületszerkezet természetes rezgési periódusát, a hagyományos 0.5 - 1.0 s -től a1.5 - 3.0 s -ig, elkerülve a szeizmikus hullámok domináns periódusát és csökkentve a rezonancia kockázatát. A vízszintes ekvivalens csillapítási arány 5% és 15% között van. A gumi deformációja hatékonyan fogyasztja a szeizmikus energiát, és csökkenti a szerkezeti rezgésválaszot.
3) Kivételes tartósság: A természetes gumi jó időjárási ellenállással rendelkezik, és öregedési sebessége lassú a környezeti tényezők, például az ultraibolya sugarak és az ózon hatása alatt. Normál szolgáltatási környezetben a csapágy tervezett szerviz élettartama elérheti a 60–80 évet.
Több mint egymillió szimulált szeizmikus ciklikus betöltési teszt után a csapágy mechanikai tulajdonságai nagyon keveset romlanak, és ellenállnak a szeizmikus hatásoknak.
4,) Stabil elasztikus visszaállítási funkció: A földrengés hatása után gyorsan visszahúzhatja a felső szerkezetet a kezdeti helyzet közelében, a természetes gumi rugalmasságára támaszkodva, csökkentve a maradék deformációt. Ez előnyös az épület funkcióinak gyors helyreállításához a földrengés után, és csökkenti a javítási költségeket és az időt.
5), Kényelmes telepítés és karbantartás: A szabványosított tervezési és gyártási folyamat a csapágy dimenzióit és interfész formáit univerzálissá teszi, megkönnyítve a kapcsolatot a különböző típusú épületszerkezetekkel. A telepítési folyamat egyszerű. Az építőmunkások a hagyományos eszközökkel működhetnek a részletes rajzok és utasítások szerint, jelentősen lerövidítve az építési időszakot. A napi karbantartás és a rendszeres ellenőrzések kényelmesek. A személyzet könnyen megvizsgálhatja és kiértékelheti a megjelenést, a deformációt és a csatlakozási alkatrészeket stb., Amikor problémák merülnek fel, kényelmes javítani vagy cserélni, csökkentve a felhasználási költségeket és a karbantartási nehézségeket.
5., Tervezési alapelvek:
Az izolált szerkezet kialakításában ésszerűen be kell állítani a szerkezet általános jellemzőit, a szerkezeti elrendezést és a szerkezeti merevség eloszlását, hogy a struktúra reakció teljesítményét egy földrengés során szabályozza, és elérje a szeizmikus válasz csökkentésének célját. Általában a következő alapelveket kell követni:
1) szerint az izolált épületek szeizmikus erődítési célpontjának általában magasabbnak kell lennie, mint a hagyományos épületeké. Az ésszerűen megtervezett, elkülönített épületek mind elérhetik a szeizmikus erődítési célt, hogy "ne sérüljenek kisebb földrengések alatt, nincs kár vagy enyhe kár a mérsékelt földrengések alatt, és nem veszítik el a szolgáltatási funkciókat a nagyobb földrengések alatt".
Alapvető szabályok az elszigetelt épületek szerkezetének véglegesítésére. Az elszigetelő csapágyak elrendezését és a szerkezet merevségét ellenőrizni kell az eloszlás egyenletessé. Próbálja meg a szerkezet merevségi központja és a felső szerkezet tömegközéppontja közötti eltolást a lehető legkisebb módon. Ez biztosíthatja, hogy a szerkezet a túlzott torziós hatások miatt véletlenül ne sérüljön meg.
2) szerint az alapszigetelési technológia a legmegfelelőbb az alacsony emelkedésű és többszintes épületekhez. Az elkülönített épületek magassága és számának meg kell felelnie a megfelelő tervezési műszaki előírásoknak a megfelelő rendelkezéseknek.
Az épület elszigeteltség technológiájának jellemzői miatt az izolált épületek általában alkalmasabbak az I., II. És III. Típusú építési helyekre. Ezenkívül a szerkezeti kialakításban egy jobb merevséggel rendelkező alaptípust kell kiválasztani az izolációs réteg stabilitásának és a földrengés során történő mozgásának konzisztenciájának biztosítása érdekében.
Általánosságban elmondható, hogy az izolált épületek izolációs rétegének szakító képessége viszonylag gyenge. A nyírószerkezet jellemzői szerint az izolált szerkezet stabilitásának biztosítása érdekében az izolált szerkezet elterjedési képességének biztosítása, és hatékonyan megakadályozza a felső szerkezet és az izolációs réteg közötti elválasztást a földrengés során, az izolált szerkezet képarányát kell szabályozni. Az izolált szerkezet oldalarányának meg kell felelnie a következő táblázat követelményeinek. Ha a képarány nem felel meg a követelményeknek, akkor a ritka földrengések alatti túlterhelés elleni ellenőrzés kiszámítását kell elvégezni.
|
Intenzitás |
6 |
7 |
8 |
9 |
|
Oldal arány |
2.5 |
2.5 |
2.5 |
2.0 |
Ugyanakkor a nem szeizmikus tevékenységek (például a szélterhelés) vízszintes terhelését szintén korlátozni kell. Általánosságban elmondható, hogy a nem szeizmikus hatások alatt álló vízszintes terheléseket nem kell szabályozni, hogy ne haladja meg a szerkezet teljes gravitációjának 10% -át. Ez hatékonyan biztosíthatja az elszigetelt épületek kényelmét is.

4), ésszerűen állítsa be az izolált szerkezet alapvető periódusát, hogy elkerülje a helyszíni időszakot és a felső szerkezet periódusát, és hatékonyan adja meg az izolációs technológia hatékonyságát.
Az alapszigetelő réteget általában a szerkezeti réteg alá kell állítani. Az izolációs rétegnek stabilnak kell maradnia a ritka földrengések esetén, és nem lehet helyrehozhatatlan deformáció. Az izolált szerkezet ízületi felépítésének szabályozása annak biztosítása érdekében, hogy az izolációs réteg hatékonyan játszhassa szerepét a földrengés során. Az elszigetelő rétegen áthaladó berendezések csővezetékének és az elektromos és kommunikációs rendszerek vezetékeinek a rugalmassággal rendelkező rugalmas csatlakozásokat, például a rugalmas kapcsolatokat kell alkalmazni, hogy alkalmazkodjanak az izolációs réteg vízszintes elmozdulásához ritka földrengések mellett; Acélrudakkal vagy acélkeretekkel földelt villámvédő berendezésekhez az izolációs réteget átfedő földelő vezetékeket kell biztosítani.
5) Az izolált épületeknek olyan intézkedésekkel kell rendelkezniük, amelyek megakadályozzák a súlyos károkat, amikor az elszigetelő csapágyak véletlenül elveszítik stabilitásukat egy földrengés során. Általában figyelembe kell venni azokat az intézkedéseket, amelyek megkönnyítik az elszigetelő csapágyak ellenőrzését és cseréjét.
6) szerint az épület elszigetelő gumicsapágyainak és az izolációs réteg más alkotóelemeinek a megfelelő tűzmegelőzési intézkedéseket is alkalmazniuk kell annak a helynek a tűzállóságának besorolása alapján, ahol az izolációs réteg található.
Komplex formájú vagy speciális követelményekkel rendelkező struktúrák esetén, amelyek az izolációs technológiát alkalmazzák, modellkísérleteket kell végezni.
6., Termék -specifikációs paraméterek
(Csak az ajánlás, az OEM lehet az ügyfél kérésére vagy az ügyfelek rajzolására)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mechanikai teljesítmény -paraméter -táblázat (G=0.34) II. Típusú sorosított izolációs csapágyak |
|||||||||||||||
|
TÉTEL |
|
Egység |
Lnr |
Lnr |
Lnr |
Lnr |
Lnr 800 |
Lnr 900 |
Lnr 1000 |
Lnr 1100 |
Lnr 1200 |
Lnr 1300 |
Lnr 1400 |
Lnr 1500 |
Lnr 1600 |
|
Nyírási modulus |
G |
MPA |
0.34 |
||||||||||||
|
Tényleges átmérő |
D |
mm |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
|
Középső lyuk átmérője |
|
mm |
65 |
80 |
100 |
35 |
40 |
40 |
70 |
70 |
80 |
80 |
80 |
80 |
80 |
|
Az első alak -együttható S1 |
S1 |
/ |
20.4 |
21.5 |
20.3 |
24.5 |
25.9 |
28.5 |
30.3 |
33.1 |
34.3 |
36.9 |
39.9 |
42.9 |
45.9 |
|
A második alak együtthatója S2 |
S2 |
/ |
5.41 |
5.38 |
5.41 |
5.43 |
5.44 |
5.42 |
5.43 |
5.45 |
5.44 |
5.42 |
5.83 |
6.25 |
6.67 |
|
Függőleges merevség (kv) |
KV |
kN/mm |
1100 |
1700 |
1800 |
2100 |
2400 |
2900 |
3500 |
3900 |
4200 |
5400 |
6200 |
6800 |
7600 |
|
Egyenértékű vízszintes merevség (KH) (100%) |
Keq |
kN/mm |
0.56 |
0.70 |
0.84 |
0.99 |
1.14 |
1.28 |
1.43 |
1.56 |
1.61 |
1.74 |
2.00 |
2.30 |
2.63 |
|
A gumi réteg teljes vastagsága |
|
mm |
74 |
93 |
111 |
129 |
147 |
166 |
184 |
202 |
220.5 |
240 |
240 |
240 |
240 |
|
Karima tányér vastagsága |
|
mm |
20 |
20 |
23 |
27 |
30 |
34 |
38 |
38 |
40 |
42 |
42 |
44 |
48 |
|
A csapágy teljes magassága |
|
mm |
165 |
187 |
208 |
246 |
273.5 |
318 |
352 |
390.5 |
417.5 |
450 |
450 |
454 |
462 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mechanikai teljesítmény -paraméter -táblázat (G=0.392) II. Típusú sorosított izolációs csapágyak |
||||||||||||||||
|
TÉTEL |
|
EGYSÉG |
Lnr 400 |
Lnr 500 |
Lnr 600 |
Lnr 700 |
Lnr 800 |
Lnr 900 |
Lnr 1000 |
Lnr 1100 |
Lnr 1200 |
Lnr 1300 |
Lnr 1400 |
Lnr 1500 |
Lnr 1600 |
|
|
Nyírási modulus |
G |
MPA |
0.392 |
|||||||||||||
|
Tényleges átmérő |
D |
mm |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
|
|
Középső lyuk átmérője |
|
mm |
65 |
80 |
100 |
35 |
40 |
40 |
70 |
70 |
80 |
80 |
80 |
80 |
80 |
|
|
Az első alak -együttható S1 |
S1 |
/ |
20.4 |
21.5 |
20.3 |
24.5 |
25.9 |
28.5 |
30.3 |
33.1 |
34.3 |
36.9 |
39.9 |
42.9 |
45.9 |
|
|
A második alak együtthatója S2 |
S2 |
/ |
5.41 |
5.38 |
5.41 |
5.43 |
5.44 |
5.42 |
5.43 |
5.45 |
5.44 |
5.42 |
5.83 |
6.25 |
6.67 |
|
|
Függőleges merevség (kv) |
|
kN/mm |
1200 |
1750 |
1850 |
2200 |
2500 |
3000 |
3700 |
4000 |
4400 |
5800 |
6400 |
7000 |
7800 |
|
|
Egyenértékű vízszintes merevség (KH) (100%) |
|
kN/mm |
0.65 |
0.81 |
0.97 |
1.14 |
1.31 |
1.48 |
1.64 |
1.80 |
1.86 |
2.01 |
2.31 |
2.66 |
3.04 |
|
|
A gumi réteg teljes vastagsága |
|
mm |
74 |
93 |
111 |
129 |
147 |
166 |
184 |
202 |
220.5 |
240 |
240 |
240 |
240 |
|
|
Karima tányér vastagsága |
|
mm |
20 |
20 |
23 |
27 |
30 |
34 |
38 |
38 |
40 |
42 |
42 |
44 |
48 |
|
|
A csapágy teljes magassága |
|
mm |
165 |
187 |
208 |
246 |
273.5 |
318 |
352 |
390.5 |
417.5 |
450 |
450 |
454 |
462 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mechanikai teljesítmény -paraméter -táblázat (G=0.49) II. Típusú sorosított izolációs csapágyak |
||||||||||||||||
|
TÉTEL |
|
EGYSÉG |
Lnr 400 |
Lnr 500 |
Lnr 600 |
Lnr 700 |
LNR8 00 |
Lnr 900 |
Lnr 1000 |
Lnr 1100 |
Lnr 1200 |
Lnr 1300 |
Lnr 1400 |
Lnr 1500 |
Lnr 1600 |
|
|
Nyírási modulus |
G |
MPA |
0.49 |
|||||||||||||
|
Tényleges átmérő |
D |
mm |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
|
|
Középső lyuk átmérője |
|
mm |
65 |
80 |
100 |
35 |
40 |
40 |
70 |
70 |
80 |
80 |
80 |
80 |
80 |
|
|
Az első alak -együttható S1 |
S1 |
/ |
20.4 |
21.5 |
20.3 |
24.5 |
25.9 |
28.5 |
30.3 |
33.1 |
34.3 |
36.9 |
39.9 |
42.9 |
45.9 |
|
|
A második alak együtthatója S2 |
S2 |
/ |
5.41 |
5.38 |
5.41 |
5.43 |
5.44 |
5.42 |
5.43 |
5.45 |
5.44 |
5.42 |
5.83 |
6.25 |
6.67 |
|
|
Függőleges merevség (kv) |
|
kN/mm |
1300 |
1800 |
1900 |
2400 |
2600 |
3200 |
3800 |
4200 |
4500 |
5900 |
6500 |
7100 |
7900 |
|
|
Egyenértékű vízszintes merevség (KH) (100%) |
|
kN/mm |
0.81 |
1.01 |
1.21 |
1.43 |
1.64 |
1.85 |
2.05 |
2.16 |
2.26 |
2.44 |
2.81 |
3.24 |
3.69 |
|
|
A gumi réteg teljes vastagsága |
|
mm |
74 |
93 |
111 |
129 |
147 |
166 |
184 |
202 |
220.5 |
240 |
240 |
240 |
240 |
|
|
Karima tányér vastagsága |
|
mm |
20 |
20 |
23 |
27 |
30 |
34 |
38 |
38 |
40 |
42 |
42 |
44 |
48 |
|
|
A csapágy teljes magassága |
|
mm |
165 |
187 |
208 |
246 |
273.5 |
318 |
352 |
390.5 |
417.5 |
450 |
450 |
454 |
462 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Megjegyzés: A további specifikációs paraméterek és a testreszabott követelményekért kérjük, vegye fel a kapcsolatot velünk.
7., A létesítmények ellenőrzése és a vizsgálati jelentések
1), a létesítmények ellenőrzése
2), A jelentések tesztelése.
3), írja be a tesztelési jelentések.


8., Minőségi tanúsítás és az értékesítés utáni szolgáltatás
1), tanúsítási szabványok: A termékek az EU CE tanúsítványa (EN 15129/EN 1337) alá tartoznak, és ezeket a kódokat az ügyfelek kérése szerint alkalmazták.
2), Minőségbiztosítási kötelezettségvállalás: Élethosszig tartó műszaki szolgáltatásokat nyújtson, és 98 órán belül válaszoljon a helyszíni problémákra.
3), Műszaki dokumentumok: Típus-ellenőrzési jelentések, harmadik fél típusú ellenőrzési jelentések és termékek ex-gyárs jelentései.
Ez megfelel az EU EN15129/EN1337, az Egyesült Államok ASCE 7 és más országok gyártásának és gyártásának más országának előírásainak, vagy a rendelkezésre álló rajzok és minták szerinti gyártáshoz.
9., Telepítési útmutató

1) Pontosan szerelje össze a felső és az alsó csatlakozási lemezeket, valamint a földön lévő beágyazott alkatrészeket.
2), miután az alsó szerkezet betonja eléri a tervezett szilárdság 75% -át, megtisztítja a beágyazott alkatrészek menetes lyukait, vaj felhordása és egy réteg elkülönítő réteg készítése vaj és az aszfalt segítségével, hogy felkészüljön a gumi elkülönítőcsapágy későbbi cseréjére.
3), a gumi elszigetelő csapágy elrendezési tervének számozása szerint, pontosan emeli az elszigetelő csapágyat.
4) Használjon nagy szilárdságú csavarokat az alsó csatlakozólemez szilárd rögzítéséhez az alsó beágyazott alkatrészekhez.
5), szigorúan ellenőrizve, hogy a telepítés minősége megfelel -e a vonatkozó előírások és szabványok követelményeinek.
6), az ellenőrzés átadása után, először meghozza az izoláló csapágy és a kitett csatlakozási csavarok csatlakozó lemezeinek, majd az izolációs csapágyat egy fa kerettel megfelelően védi, hogy megakadályozza a károsodást a felső építési folyamat során.
7), az alkatrész megerősítését az elszigetelő csapágy fölött és a felső szerkezet felépítésének végrehajtása.
8), az elszigetelő csapágy telepítési folyamata során készítsen részletes építési nyilvántartást a telepítési folyamatról. A felső szerkezet felépítése során hajtson végre egy függőleges deformációs megfigyelést a gumi -izolációs réteg minden befejezett padlójára.
9), miután az elszigetelő épület befejeződött, gondosan ellenőrizve a felső szerkezet és az akadályok elválasztási távolságát a vízszintes és függőleges irányban.
10), óvintézkedések
- Szigorúan tiltja a túlterhelést: Szigorúan használja a formatervezéshez szükséges függőleges és vízszintes terheléseknek. Szigorúan tilos, hogy túllépje a csapágy csapágykapacitási tartományát, hogy elkerülje a csapágy károsodását, ami befolyásolhatja az elszigetelő hatást és a szerkezeti biztonságot.
- A magas hőmérséklet hatása megakadályozása: Kerülje el a csapágy magas hőmérsékleti környezetben történő tartását (60 fokot meghaladó) hosszú ideig. A magas hőmérséklet okozhatja a gumi teljesítményének romlását és csökkentheti a csapágy elszigeteltségét. Ha lehetetlen elkerülni a magas hőmérsékletű környezetet, hatékony hőszigetelést és hűtési intézkedéseket kell tenni.
- A külső hatás elkerülése: Az épület építése és használata során figyeljen a csapágy védelmére, és megakadályozza azt, hogy nehéz tárgyak vagy külső erők befolyásolják azt, hogy ne okozzon helyi károkat a csapágynak, és befolyásolja annak általános teljesítményét.
- A telepítés előírásait követve: A telepítési folyamatot szigorúan a termék telepítési útmutatójának és a releváns specifikációknak megfelelően kell elvégezni a telepítés minőségének biztosítása érdekében. Ha a telepítés nem megfelelő, akkor ez egyenetlen erőhez vezethet a csapágyon, befolyásolva az elszigetelő hatást, és akár biztonsági balesetet okozhat.
- Figyelembe véve az alkalmazás hatályát: Ez a termék alkalmas az I., II. És III. Kategória építési helyszíneire. Kiválasztáskor ésszerűen megtervezni és kiválasztani a típust az építőhely kategóriájának és a projekt tényleges helyzetének megfelelően annak biztosítása érdekében, hogy a termék hatékonyan játszhassa az elszigeteltség szerepét.
10., Karbantartási javaslatok

- Rendszeres megjelenés -ellenőrzés: Vizsgálja meg a csapágynak a hathavonta megjelenését, hogy ellenőrizze a gumi öregedés, a repedés, az acéllemez rozsdásodását, a deformáció vagy a csatlakozási alkatrészek laza jeleit. Ha a gumi felületén nyilvánvaló repedések jelennek meg, az acéllemez súlyosan rozsdásodott, vagy a csatlakozási csavarok laza, rögzítsék azt időben, és tegyék meg a megfelelő karbantartási intézkedéseket.
- A deformáció monitorozása: Végezzen el a csapágy függőleges és vízszintes deformációs megfigyelését évente egyszer. Hasonlítsa össze a kezdeti telepítési adatokkal. Ha a függőleges deformáció meghaladja az 5 mm -t, vagy a vízszintes deformáció meghaladja a megengedett értéket (általában a csapágy átmérőjének 10% -át), elemezze az okokat és végezzen értékelést. Cserélje ki a csapágyat, ha szükséges.
- Környezetvédelmi ellenőrzés: Vigyázzon a csapágy körüli környezetre, hogy elkerülje a csapágyat olyan kemény környezetben, mint például a hosszú távú vízfelhalmozás és a kémiai korrózió. Ha a csapágyat károsító tényezők a környező környezetben találhatók, akkor időben vezessenek be védő vagy elszigetelő intézkedéseket.
- Földrengés utáni ellenőrzés: A földrengés megtapasztalása után, függetlenül a nagyságrendtől, végezzen átfogó ellenőrzést a csapágynak, ideértve annak megjelenését, deformációját, belső struktúráját stb.
11., Alkalmazási forgatókönyvek
1) Az építési szerkezetek területén

- Lakóépületek: Az újonnan épített lakóépületekben széles körben alkalmazzák a földrengés által sújtott területeken, jelentősen javítva a lakóhelyek biztonságát a földrengések során, és védve a lakosok életét és tulajdonát. A földrengésre hajlamos országokban, mint például a mianmar, japán és chile, számos alacsony emelkedésű és közepes emelkedésű lakóépület használ LNR csapágyakat. Földrengés után az épület szerkezetének károsodása jelentősen csökken, és ezek többsége továbbra is használható.

- Középületek: Sűrű személyzettel rendelkező állami épületek, például iskolák, kórházak, könyvtárak vagy a földrengés utáni funkcionális helyreállításra vonatkozó különleges követelményekkel rendelkező személyek számára, az LNR természetes gumi-elszigetelő csapágyak használata biztosíthatja az emberek biztonságos evakuálását a földrengés során és az épület gyors helyreállítását a földrett után. Néhány iskola Wenchuanban, Kína, ezeket a csapágyakat használta a szeizmikus megerősítés során, ami javította az iskolaépületek stabilitását a földrengések során.
2), a hídmérnöki területen

- Közepes és kicsi span hidak: Közepes és kicsi span hidak esetén, amelyek 20 - 80 m -es tartományban vannak, ez a csapágy hatékonyan csökkentheti a földrengések károsodását a híd felépítményében és alszerkezetében, és megakadályozhatja a súlyos szeizmikus veszélyeket, például a híd gerincét. Számos hegyi hidat építve Kína délnyugati részén, ezt a csapágyat széles körben használják, javítva a hidak szeizmikus teljesítményét az összetett geológiai és szeizmikus környezetben.
- Városi viaduktok: A városi viaduktok környező környezete összetett, és a forgalom nagy. Az LNR természetes gumi elszigetelő csapágya csökkentheti a viadukt rezgési reakcióját egy földrengés során, csökkentheti a környező épületekre és a forgalmi létesítményekre gyakorolt hatást, és biztosítja a városi forgalom gyors helyreállítását a földrengés után. Ez a hordozó fontos szerepet játszott néhány nagyvárosban a viaduktok szeizmikus utólagos felszerelési projektjeiben.
