Viscous Fluid Csappiszapító (VFD)

Viscous folyadék -lengéscsillapítók (VFD)olyan mechanikus eszközök, amelyek célja a szerkezeti rezgések csökkentése az energiaeloszlás révén. Ezek a folyadékrezisztencia elvén működnek, és általánosan használnak épületekben, hidakban és ipari létesítményekben, amelyek dinamikus terhelésnek, például földrengéseknek vagy szélnek van kitéve.
Ennek a kézikönyvnek a célja, hogy technikai, működési és megfelelési információkat nyújtson a kiválasztásról, a használatról és a karbantartásrólVfds- Ez a dokumentum felvázolja a működési alapelvet, a specifikációkat, a szabványokat és a gyakorlati végrehajtási útmutatást.
________________________________________

Viszkózus folyadék -lengéscsillapítókKonvertálja a kinetikus energiát hőre a dugattyú mozgásával egy viszkózus folyadékkal töltött hengeren belül. A létrehozott ellenállási erő arányos a mozgás sebességével, és modellezhető:
F = C × V
Ahol:
- f=csillapító erő
- C=csillapítási együttható (a nyílás méretétől és a folyadék viszkozitásától függ)
- v=dugattyú relatív sebessége
- =A sebesség -exponens (általában 0,1–1,0)
A csillapító erő nemlineáris, és a belső alkatrészek és a működő folyadék geometriájától és tulajdonságaitól függ. Ezek az eszközök kiegészítő csillapítást biztosítanak merevség nélkül, így ideálisak a válasz csökkentésére a szerkezet természetes periódusának megváltoztatása nélkül.
________________________________________

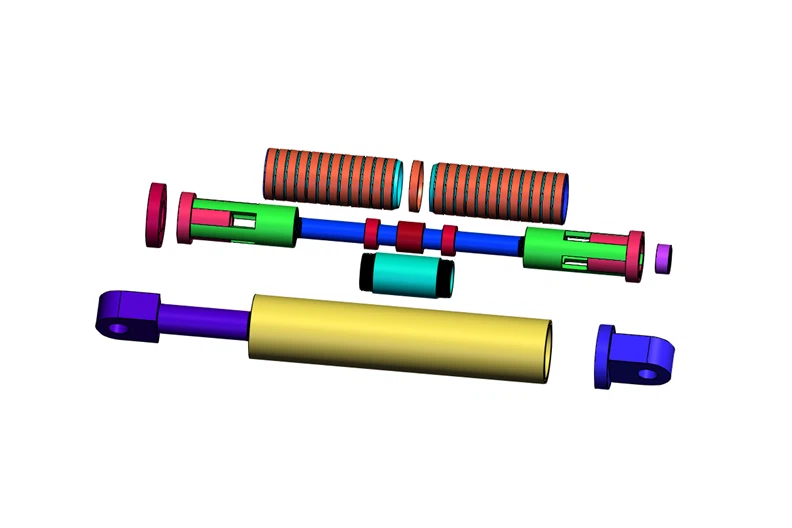

Kulcskomponensek:
- Hengerház: A csillapító folyadékot körülveszi
- Dugattyú szerelvény: A hengeren belül mozog, hogy nyomást generáljon
- Nyílások: Szabályozza a folyadékáramot
- tömítő rendszer: biztosítja a folyadék elszigetelését és megakadályozza a szivárgást
- Végtartók: Általában a CLEVIS vagy a gömb alakú csapágyak

Tervezési funkciók:
- Nincs mozgó külső alkatrészek
- Karbantartás nélkül hosszú távú használatra alkalmas
-Fail-biztonságos tervezés-ha a folyadék elveszik, az egység alapértelmezés szerint passzív állapotba kerül
Alkalmazások:
- Szeizmikus energiaeloszlás
- Szél csillapítás
- Gyalogos rezgésvezérlés
- gépek elszigetelése

Készítő folyamat:

________________________________________

Viszkózus folyadék -lengéscsillapítóka precízióval tervezett eszközök, amelyek a szerkezeti csillapítási követelmények széles skálájának megfelelnek. Az alábbiakban bemutatjuk az általános műszaki specifikációkat, amelyek általában a standard lengéscsillapító modellekben találhatók:
4.1 Erő- és stroke -tartományok
• Maximális csillapító erő: 50 kN - 5000 kN
• Stroke kapacitás: 50 mm - 750 mm (egyedi tervek állnak rendelkezésre)
• A sebességtartomány: legfeljebb 3 m/s -ig
• A sebesség -exponens (): 0,1–1,0 (tervezésenként hangolva)
4.2 Működési feltételek
• Működési hőmérséklet: −40 fok +70 fokig
• Tárolási hőmérséklet: −50 fok +85 fokig
• Alkalmas nedves, tengeri vagy maró környezethez, opcionális bevonatokkal vagy rozsdamentes anyagokkal
4.3 Burst és Bizonyítási nyomás
• Bizonyítási nyomás: 1,5 × működési nyomás
• Burst nyomás:> 2,5 × működési nyomás
4.4 Anyagok és folyadékok
• Ház: szén- vagy rozsdamentes acél
• Dugattyúrúd: krómozott rozsdamentes acél
• Pecsétek: Hegesztett fém fújtató
• Folyadék: szilikon alapú vagy szintetikus olaj (VV-D-1078 kompatibilis)
4.5 Tipikus specifikációs táblázat

________________________________________

A csillapító erő-sebességgörbéből látható, hogy amikor=0.1, amikor a sebesség növekszik, az erő kissé növekszik. Amikor=2, a helyzet ellentétes, és amikor=1, akkor a két eset között van.
A csillapító erő-elmozdulási görbén látható, hogy amikor=0.1, a hiszterézis hurok a legnagyobb. Amikor=2, akkor az ellenkezője, és amikor=1, akkor a két helyzet között van.
Ezért, ha a szerkezet energiaeloszlást és lengéscsillapítást igényel, a sebességindexet általában 0,2 és 0,8 között választják. Ha a szerkezetnek terheléseloszlásra és átvitelre van szükség, akkor a sebességindexet 2 -re választják.

A lengéscsillapítókat a nemlineáris erő-sebesség viselkedés jellemzi, minimális fázisú késéssel. A teljesítmény grafikonokat általában minden modellhez szállítják. A tipikus mutatók a következők:
• Erő és a sebesség (FV) görbék
• Erő és elmozdulás (FD) hiszterézis
• Csillapító erő konzisztencia a hőmérséklethez viszonyítva
A tervek biztosítják a teljes energia eloszlását minimális visszapattanással vagy késleltetéssel. Az FV görbéket a nyílás méretének és a folyadék tulajdonságainak módosításával kell beállítani.
________________________________________

Viszkózus folyadék -lengéscsillapítókmegfelel a nemzetközi tervezési és tesztelési szabványoknak:
6.1 Amerikai szabványok
• ASCE/SEI 7-22: Az épületek és egyéb szerkezetek minimális tervezési terhelése és a kapcsolódó kritériumok (szeizmikus rendelkezések)
• AISC 341-22: Szeizmikus rendelkezések a szerkezeti acélépületekre
• ASTM A370 / E2126: Mechanikai tesztelési módszerek szerkezeti eszközökre
• ICC-ES AC156 / AC494: A nem szerkezeti és szerkezeti csillapító eszközök elfogadási kritériumai
• OSHPD OSP: Kaliforniai szeizmikus megfelelés
6.2 Európai szabványok
• EN 15129: 2018: Antiizmikus eszközök
• EN 1998-1 (Eurocode 8): Épületek szeizmikus kialakítása
• ETAG 001 / EAD: Európai értékelési dokumentumok az építőipari termékekhez
• CE jelölés: Az EN szabványoknak megfelelő termékeknek meg kell felelniük a CE teljesítménynyilatkozatának
6.3 Kínai szabványok
• GB/T 24338.1–2009: A viszkózus lengéscsillapítók tervezési specifikációja
• JGJ/T 209-2010: Az izolációs és energiaeloszlású rendszerek szeizmikus tervezésének kódja
• JT/T 926-2014: Az autópálya-híd csillapító eszközök specifikációi
• GB 50011-2022: Az épületek szeizmikus tervezésének kódja
Az összes eszközt GB és EN protokollokonként meg kell vizsgálni, beleértve az alacsony ciklusú fáradtságot és a hőmérsékleti stabilitást.
________________________________________

A lengéscsillapítókat különféle merevítő vagy elszigeteltrendszerekbe lehet telepíteni:
• Chevron merevítő: fordított V merevítő -konfigurációkba szerelhető
• Átlós merevítés: egyetlen szerkezeti öbölben elhelyezve
• Alapszigetelő lengéscsillapítók: Telepítve a szerkezet és az alap között
• Outrigger és kapcsolatok: Conding Core Wall rendszerek

Minden konfigurációhoz rögzített CLEVIS -tartókat és tengelyirányú igazítást igényel a korlátlan mozgás biztosítása érdekében. A gömbölyű csapágyak rotációs tűréseket alkalmaznak.

Telepítési tippek:
• Kerülje a dugattyúrúd eltérését vagy hajlítását
• Ellenőrizze a csapok és a csapágy kenését
• A telepítés utáni nyomásvizsgálat, ha meg van adva

________________________________________

• Minden egyes egység, amelyet teszteltek a teljesítmény érdekében, akár 100% -os névleges stroke és sebesség
• Ciklikus tartósság: több mint 100 millió ciklus
• A gyári tesztek a következőket tartalmazzák:
o Hidrosztatikus Burst teszt
o Teljes léptékű dinamikus tesztelés (sebesség-ramping)
o Szivárgás észlelése
o Erő kalibrálás ± 5% -os toleranciával
A gyártás általában az ISO 9001 vagy AS9100 protokollokat követi. Rendelkezésre álló zsír- és SAT dokumentáció.

A harmadik fél által kiadott típusú tesztelési jelentés és tesztelési jelentések

________________________________________

• Karbantartás: karbantartásmentes a szokásos szolgáltatás alatt; Nincs szükség kenésre
• Tűzállóság: A szilikon folyadék magas hőmérsékletekhez; A fémtömítések tűzálló
• Biztonsági tényezők: Általában 2,0 × biztonsági margóval tervezték a dinamikus nyomáshoz
Az ellenőrzés szeizmikus események után vagy 10 éves időközönként ajánlott.
________________________________________

Az alkalmazások tartalmazzák:
• Az örökség és a kritikus infrastruktúra szeizmikus utólagos felszerelése
• Vibrációszabályozás tornyokban, lábhősökben és stadionokban
• Szél csillapítás a szupertall épületekben
Esettanulmány:

A gyalogosok által kiváltott rezgéseket mutató fő gyaloghíd 40 kN-es csillapítóval utólagosan felszerelték. A telepítés utáni mérések azt mutatták, hogy a csúcs gyorsulásának 95% -kal csökken, és a rezonáns rezgések kiküszöbölése.
Egy másik példa a bázissal izolált kórházak, amelyek lengéseket használnak, hogy minimalizálják a strukturális reakciót a földrengések során, lehetővé téve az esemény utáni teljes működési képességet.
